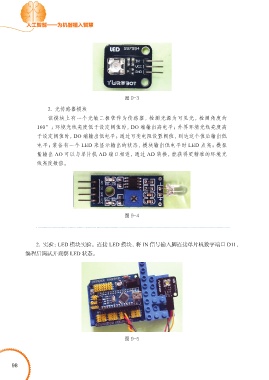

人工智能——为机器植入智慧
图 9-3
2. 光传感器模块
该模块上有一个光敏二极管作为传感器，检测光源为可见光，检测角度约
160°；环境光线亮度低于设定阈值时，DO 端输出高电平；外界环境光线亮度高
于设定阈值时，DO 端输出低电平；通过可变电阻设置阀值，到达这个值后输出低
电平；装备有一个 LED 来显示输出的状态，模块输出低电平时 LED 点亮；模拟
量输出 AO 可以与单片机 AD 端口相连，通过 AD 转换，能获得更精准的环境光
线亮度数值。
图 9-4
2. 实验：LED 模块实验。连接 LED 模块，将 IN 信号输入脚连接单片机数字端口 D11，
编程后调试并观察 LED 状态。
图 9-5
