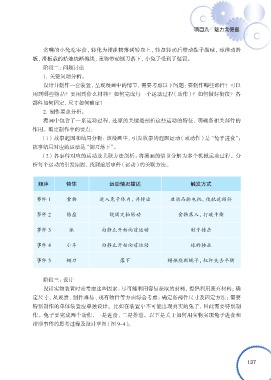

P. 151
项目九 魅力戈德堡
贪嘴的小兔吃零食，转化为排泄物落到转盘上，转盘转动后带动鞋子踢球，球推动滑
板，滑板载的蜡烛烧断棉线，重物带动铡刀落下，小兔子受到了惩罚。
阶段二：问题讨论
1. 关键问题分析。
设计并制作一套装置，呈现漫画中的情节，需要考虑以下问题：要制作哪些部件？可以
用到哪些物品？要用到什么材料？如何完成每一个运动过程（动作）？如何做好衔接？各
部件如何固定，尺寸如何确定？
2. 制作要点分析。
漫画中包含了一系运动过程，还原的关键是剖析这些运动的特征，明确各相关部件的
作用。确定制作中的要点：
（1） 故事起因和结局分析：该漫画中，引发故事的起因运动（或动作）是“兔子进食”；
故事结局对应的运动是“铡刀落下”。
（2） 各事件对应的运动及关联方法剖析：将漫画的情节分解为多个机械运动过程。分
析每个运动的引发原因，找到前后事件（运动）的关联方法。
顺序 物体 运动情况描述 触发方式
事件 1 食物 进入兔子体内，并排出 启动凸轮电机，使轨道倾斜
事件 2 转盘 绕固定轴转动 食物落入，打破平衡
事件 3 球 由静止开始向前运动 鞋子撞击
事件 4 小车 由静止开始向前运动 球的撞击
事件 5 铡刀 落下 蜡烛烧断绳子，杠杆失去平衡
阶段三：设计
设计实物装置时需考虑这些因素：尽可能利用容易获取的材料，提倡利用废弃材料；确
定尺寸，从观赏、制作难易、现有物件等方面综合考虑；确定各部件尺寸及固定方法；需要
特别制作的单体装置应单独设计。比如在装置中不可能出现真实的兔子，因此需要特别制
作。兔子要完成两个动作，一是进食，二是排泄。以下是关于如何用实物实现兔子进食和
排泄事件的思考过程及设计草图（图 9-4）。
137
