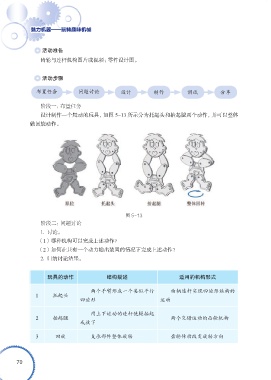

魅力机器——玩转趣味机械

活动准备

齿轮与连杆机构图片或视频；零件设计图。

活动步骤

布置任务 问题讨论 设计 制作 调试 分享

阶段一：布置任务
设计制作一个舞动的玩具，如图 5-13 所示分为托起头和抬起腿两个动作，并可以整体

做回旋动作。

图 5-13
阶段二：问题讨论
1. 讨论。
（1） 哪种机构可以完成上述动作？

（2） 如何在只有一个动力输出装置的情况下完成上述动作？
2. 归纳讨论结果。

玩具的动作 结构描述 适用的机构形式

两个手臂形成一个类似平行 曲柄连杆实现四边形结构的
1 托起头
四边形 运动

用上下运动的连杆使腿抬起
2 抬起腿 两个交错运动的凸轮机构
或放下

3 回旋 支承部件整体旋转 齿轮传动改变旋转方向

70
