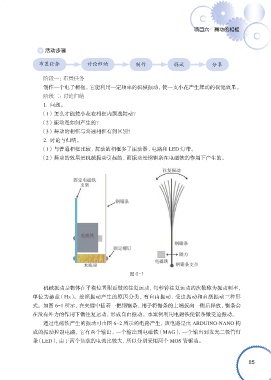

Page 99 - 魅力机器——玩转趣味机械

项目六 舞动的相框

活动步骤

布置任务 讨论归纳 制作 调试 分享

阶段一：布置任务
制作一个电子相框，它能利用一定频率的机械振动，使一支小花产生舞动的视觉效果。

阶段二：讨论归纳
1. 问题。
（1） 怎么才能使小花在相框内飘逸舞动？
（2） 振动是如何产生的？
（3） 舞动的相框与普通相框有何区别？

2. 讨论与归纳。
（1） 与普通相框比较，舞动的相框多了振动器、电路和 LED 灯带。
（2） 舞动的效果是机械振动引起的，而振动是钢锯条在电磁铁的作用下产生的。

图 6-1

机械振动是物体在平衡位置附近做的往复运动，每秒钟往复运动的次数称为振动频率，
单位为赫兹（Hz）。按照振动产生的原因分类，有自由振动、受迫振动和自激振动三种形

式。如图 6-1 所示，在夹缝中插着一把钢锯条，用手将锯条的上端扳向一侧后释放，锯条会
在没有外力的作用下做往复运动，形成自由振动。本案例利用电磁铁使锯条做受迫振动。
通过电磁铁产生的振动可由图 6-2 所示的电路产生，该电路是由 ARDUINO-NANO 构
成的振动控制电路，它有两个输出，一个输出到电磁铁 （MAG），一个输出到发光二极管灯
条（LED），由于两个负载的电流比较大，所以分别采用两个 MOS 管驱动。

85
