智慧芯控——Arduino+ 智造
小贴士
智能控制电路
（1） 光控电路：由光敏电阻触发三极管，
使继电器吸合，实现电路接通。
（2） 红外线人体感应电路。

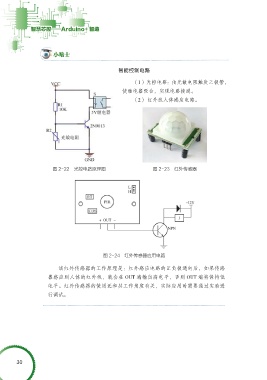

图 2-22 光控电路原理图 图 2-23 红外传感器
图 2-24 红外传感器应用电路
该红外传感器的工作原理是：红外感应电路的正负极通电后，如果传感
器感应到人体的红外线，就会在 OUT 端输出高电平，否则 OUT 端将保持低
电平。红外传感器的使用还和其工作角度有关，实际应用时需要通过实验进
行调试。
