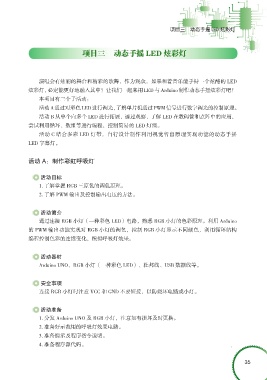

项目三 动态手摇 LED 炫彩灯

演唱会有炫丽的舞台和精彩的歌舞，作为观众，如果和着音乐能手持一个炫酷的 LED
炫彩灯，必定能更好地融入其中！让我们一起来用 LED 与 Arduino 制作动态手摇炫彩灯吧！
本项目有三个子活动：
活动A通过对彩色LED进行调光，了解单片机通过PWM信号进行数字调光的控制原理。
活动 B 从单个向多个 LED 进行拓展，通过观察，了解 LED 在数码管和点阵中的应用，
尝试利用循环、数组等进行编程，控制简易的 LED 灯组。

活动 C 结合多彩 LED 灯带，自行设计制作利用视觉暂留原理实现功能的动态手摇
LED 字幕灯。

活动 A：制作彩虹呼吸灯

活动目标
1. 了解掌握 RGB 三原色的调色原理。

2. 了解 PWM 输出及控制输出电压的方法。

活动简介
通过连接 RGB 小灯（一种彩色 LED）电路，熟悉 RGB 小灯的色彩原理。利用 Arduino
的 PWM 输出功能实现对 RGB 小灯的调色，控制 RGB 小灯显示不同颜色，利用循环结构
编程控制色彩的连续变化，模拟呼吸灯效果。

活动器材
Arduino UNO、RGB 小灯（一种彩色 LED）、杜邦线、USB 数据线等。

安全事项
连接 RGB 小灯时注意 VCC 和 GND 不要短接，以防烧坏电路或小灯。

活动准备
1. 分发 Arduino UNO 及 RGB 小灯，注意如有损坏及时更换。
2. 准备好示范用的呼吸灯效果电路。
3. 准备提示及程序指令说明。

4. 准备程序源代码。

35
