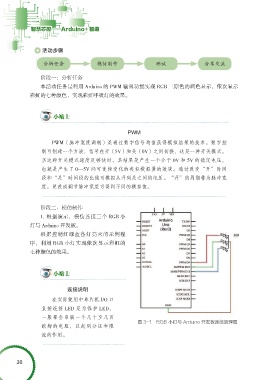

智慧芯控——Arduino+ 智造

活动步骤

分析任务 模仿制作 测试 分享交流

阶段一：分析任务

本活动任务是利用 Arduino 的 PWM 输出功能实现 RGB 三原色的调色显示，依次显示
彩虹的七种颜色，实现彩虹呼吸灯的效果。

小贴士

PWM

PWM（脉冲宽度调制）是通过数字信号均值获得模拟结果的技术。数字控
制可创建一个方波，信号在开（5V）和关（0V）之间切换，这是一种开关模式。
当这种开关模式速度足够快时，其结果是产生一个介于 0V 和 5V 的稳定电压，
也就是产生了 0—5V 间可连续变化的类似模拟量的效果。通过改变“开”时间
段和“关”时间段的比值可模拟从开到关之间的电压。“开”的周期称为脉冲宽

度。更改或调节脉冲宽度可得到不同的模拟值。

阶段二：模仿制作
1. 根据演示，模仿连接三个 RGB 小
灯与 Arduino 开发板。
根据控制红绿蓝各灯亮灭的示例程

序，利用 RGB 小灯实现依次显示彩虹的
七种颜色的效果。

小贴士

连接说明

在实际使用中单片机 I/O 口
直接连接 LED 是为保护 LED，
一般都会串联一个几十至几百
图 3-1 RGB 小灯与 Arduino 开发板连线原理图
欧姆的电阻，以起到分压和限
流的作用。
