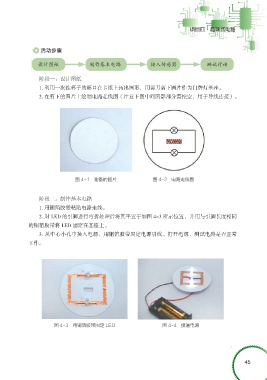

P. 58
活动步骤
设计图纸 制作基本电路 接入传感器 测试讨论
阶段一：设计图纸
1. 利用一次性杯子的杯口在卡纸上拓出圆形，用剪刀剪下圆片作为门牌灯基座。
2. 在剪下的圆片上绘制电路走线图（注意下图中间阴影部分需挖空，用于导线连接）。
图 4-1 准备的圆片 图 4-2 电路走线图
阶段二：制作基本电路
1. 用铜箔胶带粘贴电路走线。
2. 对 LED 的引脚进行弯折处理后将其平置于如图 4-3 所示位置，并用与引脚长度相同
的铜箔胶带将 LED 固定在基座上。
3. 从中心小孔中接入电源，用铜箔胶带固定电源引线。打开电源，测试电路是否正常
工作。
图 4-3 用铜箔胶带固定 LED 图 4-4 接通电源
45
