Page 60 - 智慧芯控——Arduino+智造
P. 60

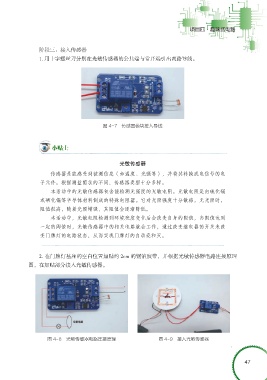

阶段三：接入传感器
1. 用十字螺丝刀分别在光敏传感器的公共端与常开端引出两路导线。
图 4-7 传感器模块接入导线
小贴士
光敏传感器
传感器是能感受到被测信息（如温度、光强等），并将其转换成电信号的电
子元件。根据测量需求的不同，传感器类型十分多样。
本活动中的光敏传感器包含能检测光强度的光敏电阻。光敏电阻是由硫化镉
或硒化镉等半导体材料制成的特殊电阻器。它对光照强度十分敏感，无光照时，
阻值很高，随着光照增强，其阻值会逐渐降低。
本活动中，光敏电阻检测到环境亮度变化后会改变自身的阻值，当阻值达到
一定的阈值时，光敏传感器中的相关电路就会工作，通过改变继电器的开关来改
变门牌灯的电路状态，从而实现门牌灯的自动亮和灭。
2. 在门牌灯基座的空白位置加贴约 2cm 的铜箔胶带，并根据光敏传感器电路连接原理
图，在加贴部分接入光敏传感器。
图 4-8 光敏传感器电路连接原理 图 4-9 接入光敏传感器
47
