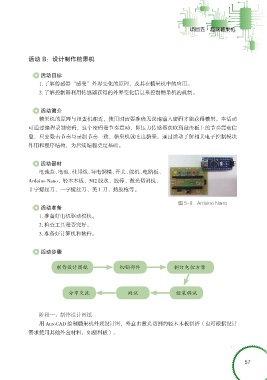

活动 B：设计制作糖果机

活动目标
1. 了解传感器“感受”外界变化的原理，及其在糖果机中的应用。
2. 了解控制器利用传感器获得的外界变化信息来控制糖果机的机制。

活动简介
糖果机的原理与扭蛋机相近，使用时需要准确无误地输入密码才能获得糖果。本活动
可通过编程录制密码，这个密码是节奏震动，即压力传感器获取到敲击板上的节奏震动信
息，只要敲击节奏与录制节奏一致，糖果机就吐出糖果。通过活动了解相关电子控制模块
作用和程序结构，为后续编程奠定基础。

活动器材
电池盒、电池、杜邦线、导电铜模、开关、舵机、电路板、
Arduino Nano、轻木木板、502 胶水、胶棒、激光切割机、
十字螺丝刀、一字螺丝刀、美工刀、热胶枪等。

图 5-8 Arduino Nano
活动准备
1. 准备好电机驱动模块。
2. 检查工具是否完好。
3. 准备好计算机和软件。

活动步骤

制作设计图纸 切割部件 制订电控方案

分享交流 测试 组装调试

阶段一：制作设计图纸

用 AutoCAD 绘制糖果机外观设计图，外盒由激光切割的轻木木板拼搭（也可根据设计
需求使用其他外盒材料，如塑料板）。

57
