智慧芯控——Arduino+ 智造

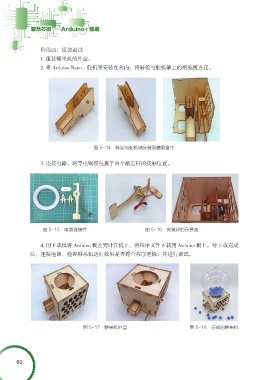

阶段四：组装调试
1. 组装糖果机的外盒。
2. 将 Arduino Nano、舵机等安装在盒内；将转轮与舵机轴上的塑胶板连接。
图 5-14 转轮与舵机轴安装到糖果盒中
3. 连接电路，将导电铜模包裹于两个敲击杆的接触位置。
图 5-15 电路连接件 图 5-16 安装好的示意图
4. 用下载线将 Arduino 板连到计算机上，将程序文件下载到 Arduino 板上。待下载完成
后，连接电源，检查糖果机运行效果是否符合程序逻辑，并进行调试。
图 5-17 糖果机外盒 图 5-18 完成的糖果机
60
