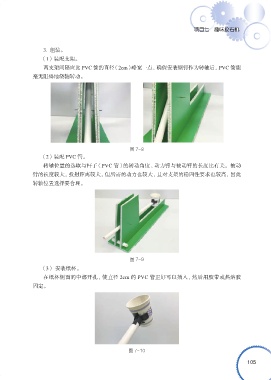

P. 119
项目七 趣味投石机
3. 组装。
（1） 装配支架。
两支架间隔应比 PVC 管的直径（2cm）略宽一点，确保安装钢钉作为转轴后，PVC 管能
毫无阻碍地绕轴转动。
图 7-8
（2） 装配 PVC 管。
转轴位置的选取与杆子（PVC 管）的转动角度、动力臂与被动臂的长度比有关。被动
臂的长度较大，投射距离较大，但所需的动力也较大，且对支架的稳固性要求也较高，因此
转轴位置选择要合理。
图 7-9
（3） 安装纸杯。
在纸杯侧面的中部开孔，使直径 2cm 的 PVC 管正好可以插入，然后用胶带或热熔胶
固定。
图 7-10
105
