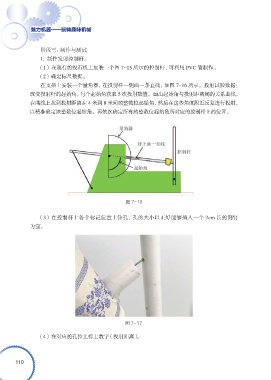

阶段三：制作与测试
1. 制作发射控制杆。

（1） 在现有的投石机上加装一个图 7-15 所示的控制杆，可利用 PVC 管制作。
（2） 确定标尺数据。
在支架上安装一个量角器，在投射杆一侧画一条直线，如图 7-16 所示。投射试验数据：
改变投射杆的起始角，每个起始角获取 5 次投射数值。画出起始角与投射距离间的关系曲线。
在曲线上找到投射距离在 4 米到 8 米间的整数位起始角，然后在这些角度附近反复进行投射，
以精准确定该整数位起始角。再依次确定所有的整数位起始角所对应的控制杆上的位置。

图 7-16

（3） 在控制杆上各个标记位置上钻孔，孔的大小以正好能够插入一个 3cm 长的钢钉
为宜。

图 7-17

（4） 在对应的孔位上标上数字（投射距离）。
