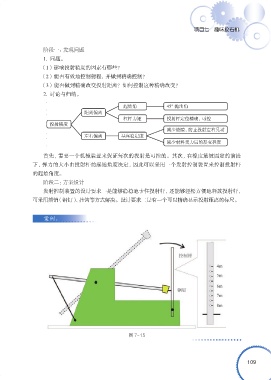

项目七 趣味投石机

阶段一：发现问题
1. 问题。

（1） 影响投射精度的因素有哪些？
（2） 能否有效地控制射程，并做到精确控制？
（3） 能否做到精确改变投射距离？如何控制这种精确改变？
2. 讨论与归纳。

起始角 45°抛出角
距离偏离
杠杆力矩 投射杆定位精确，可控
投射精度
减少缝隙，防止投射左右晃动
左右偏离 基座稳定度
减少材料受力后的形变程度

首先，需要一个机械装置来保证每次的投射是可控的。其次，在橡皮筋被固定的前提
下，弹力的大小由投射杆的起始角度决定，因此可以采用一个发射控制装置来控制投射杆
的起始角度。
阶段二：方案设计
发射控制装置的设计要求一是能够稳稳地卡住投射杆，还能够轻松方便地释放投射杆，
可采用插销（钢钉）、挂钩等方式解决。设计要求二是有一个可以精确显示投射距离的标尺。

案例：

图 7-15
