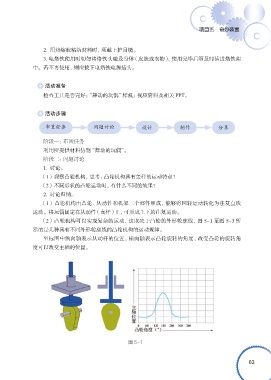

项目五 奇妙装置

2. 用热熔胶粘结材料时，须戴上护目镜。
3. 电烙铁使用时切勿将烙铁头碰及身体（皮肤或衣物），使用完毕后须及时插进烙铁架

中。若不再使用，则应拔下电烙铁电源插头。

活动准备
检查工具是否完好； “舞动的玩偶”样机；视频资料及相关 PPT。

活动步骤

布置任务 问题讨论 设计 制作 分享

阶段一：布置任务
利用所提供材料仿制“舞动的玩偶”。
阶段二：问题讨论
1. 讨论。

（1） 观察凸轮机构，思考：凸轮机构具有怎样的运动特点？
（2） 不同形状的凸轮运动时，有什么不同的效果？
2. 讨论归纳。
（1） 凸轮机构由凸轮、从动件和机架三个部件组成，能够将回转运动转化为往复直线
运动。将玩偶固定在从动件（直杆）上，可形成上下的往复运动。

（2） 凸轮机构可以实现复杂的运动，这取决于凸轮的外形轮廓线，图 5-1 至图 5-3 所
示的是几种具有不同外形轮廓线的凸轮机构的运动规律。
坐标图中纵向轴表示从动杆的位置，横向轴表示凸轮旋转的角度，改变凸轮的旋转角
度可以改变主轴的位置。

图 5-1
