Page 100 - 智慧芯控——Arduino+智造
P. 100
阶段三：调试土壤湿度传感器
小贴士
土壤湿度传感器
土壤湿度传感器分为检测部分和数据处理部分，使用土壤湿度传感器时需要
将检测部分插入土壤中，其检测数值会随着土壤湿度的变化而变化。同时，在数
据处理部分有一个电位器，可以通过调整电位器来调整传感器检测的阈值。通过
Arduino 给传感器的 D0 端一个信号来检测其数值，读取的端口为 A0。

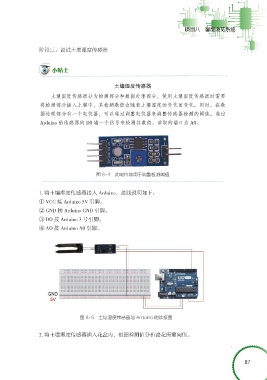

图 8-4 此电位器用于调整检测阈值
1. 将土壤湿度传感器接入 Arduino，接线说明如下：
① VCC 接 Arduino 5V 引脚。
② GND 接 Arduino GND 引脚。
③ DO 接 Arduino 3 号引脚。
④ AO 接 Arduino A0 引脚。
图 8-5 土壤湿度传感器与 Arduino 的连接图
2. 将土壤湿度传感器插入花盆内，根据检测值分析浇花所需阈值。
87
