智慧芯控——Arduino+ 智造

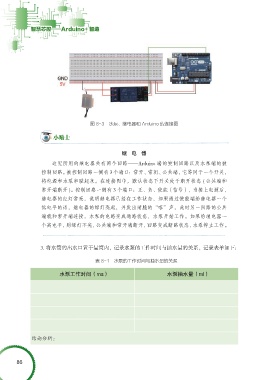

图 8-3 水泵、继电器和 Arduino 的连接图

小贴士

继 电 器

这里所用的继电器共有两个回路——Arduino 端的控制回路以及水泵端的被
控制回路。被控制回路一侧有 3 个端口：常开、常闭、公共端，它等同于一个开关，
将电源和水泵串联起来。在连接图中，默认状态下开关处于断开状态 ( 公共端和
常开端断开 )。控制回路一侧有 3 个端口：正、负、使能（信号），当接上电源后，

继电器的红灯常亮，说明继电器已经在工作状态，如果通过使能端给继电器一个
低电平的话，继电器的绿灯亮起，并发出清脆的“嗒”声，此时另一回路的公共
端就和常开端连接，水泵的电路变成通路状态，水泵开始工作。如果给继电器一
个高电平，则绿灯不亮，公共端和常开端断开，回路变成断路状态，水泵停止工作。

3. 将水管的出水口置于量筒内，记录水泵的工作时间与抽水量的关系，记录表单如下：

表 8-1 水泵的工作时间与抽水量的关系

水泵工作时间（ms） 水泵抽水量（ml）

结论分析：

86
