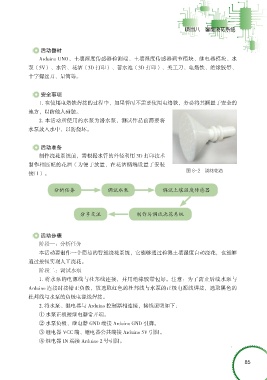

活动器材
Arduino UNO、土壤湿度传感器检测端、土壤湿度传感器调节模块、继电器模块、水
泵（5V）、水管、花洒（3D 打印）、蓄水池（3D 打印）、美工刀、电烙铁、绝缘胶带、
十字螺丝刀、量筒等。

安全事项
1. 在使用电烙铁焊接的过程中，如果暂时不需要使用电烙铁，务必将其搁置于安全的
地方，以防他人碰触。
2. 本活动所使用的水泵为潜水泵，测试作品前需要将
水泵放入水中，以防烧坏。

活动准备
制作浇花系统前，需根据水管的外径利用 3D 打印技术
制作相匹配的花洒（为便于放置，在花洒柄端设置了安装
图 8-2 浇花花洒
接口）。

分析任务 调试水泵 调试土壤湿度传感器

分享交流 制作与调试浇花系统

活动步骤
阶段一：分析任务
本活动要制作一个简易的智能浇花系统，它能够通过检测土壤湿度自动浇花，也能够
通过按钮实现人工浇花。
阶段二：调试水泵
1. 将水泵的电源线与杜邦线连接，并用绝缘胶带包好。注意：为了防止后续水泵与

Arduino 连接时接错正负极，故选取红色的杜邦线与水泵的正极电源线焊接，选取黑色的
杜邦线与水泵的负极电源线焊接。
2. 将水泵、继电器与 Arduino 控制器相连接，接线说明如下：
① 水泵正极接继电器常开端。

② 水泵负极、继电器 GND 端接 Arduino GND 引脚。
③ 继电器 VCC 端、继电器公共端接 Arduino 5V 引脚。
④ 继电器 IN 端接 Arduino 2 号引脚。
