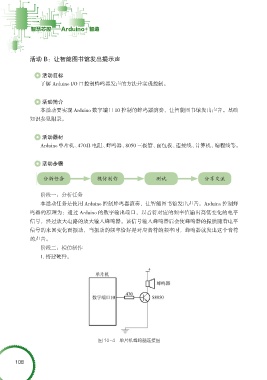

智慧芯控——Arduino+ 智造

活动 B：让智能图书馆发出提示声

活动目标
了解 Arduino I/O 口控制蜂鸣器发声的方法并实现控制。

活动简介

本活动要实现 Arduino 数字端口 10 控制的蜂鸣器演奏，让智能图书馆发出声音。基础
知识参见附录。

活动器材
Arduino 单片机、470Ω 电阻、蜂鸣器、8050 三极管、面包板、连接线、计算机、编程线等。

活动步骤

分析任务 模仿制作 测试 分享交流

阶段一：分析任务
本活动任务是使用 Arduino 控制蜂鸣器演奏，让智能图书馆发出声音。Arduino 控制蜂
鸣器的原理为：通过 Arduino 的数字输出端口，以音符对应的频率值输出高低变化的电平
信号，经过放大电路的放大输入蜂鸣器。该信号输入蜂鸣器后会使蜂鸣器的振膜随着电平
信号的来回变化而振动，当振动的频率恰好是对应音符的频率时，蜂鸣器就发出这个音符
的声音。

阶段二：模仿制作
1. 搭建硬件。

图 10-4 单片机蜂鸣器连接图

108
