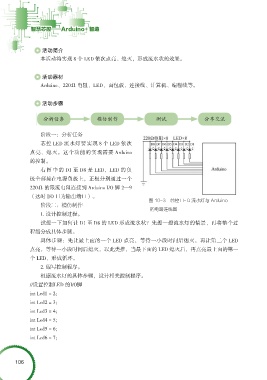

智慧芯控——Arduino+ 智造

活动简介
本活动将实现 8 个 LED 依次点亮、熄灭，形成流水状的效果。

活动器材
Arduino、220Ω 电阻、LED、面包板、连接线、计算机、编程线等。

活动步骤

分析任务 模仿制作 测试 分享交流

阶段一：分析任务
芯控 LED 流水灯要实现 8 个 LED 依次

点亮、熄灭。这个功能的实现需要 Arduino
的控制。
右图中的 D1 至 D8 是 LED，LED 的负

极全部接在电源负极上，正极分别通过一个
220Ω 的限流电阻连接到 Arduino I/O 脚 2—9
（这时 I/O 口为输出端口）。
图 10-3 芯控 LED 流水灯与 Arduino
阶段二：模仿制作
的电路连线图
1. 设计控制过程。
试想一下如何让 D1 至 D8 的 LED 形成流水状？先想一想流水灯的情景，再将整个过

程细分成具体步骤。
具体步骤：先让最上面的一个 LED 点亮，等待一小段时间后熄灭，再让第二个 LED
点亮，等待一小段时间后熄灭，以此类推，当最下面的 LED 熄灭后，再点亮最上面的第一
个 LED，形成循环。

2. 编写控制程序。
根据流水灯的具体步骤，设计相关控制程序。
//设置控制LED 的I/O脚
int Led1 = 2;

int Led2 = 3;
int Led3 = 4;
int Led4 = 5;
int Led5 = 6;
int Led6 = 7;
