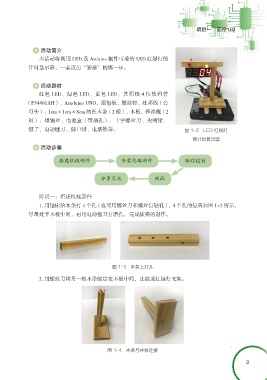

活动简介
本活动将利用 LED 及 Arduino 制作可爱的 LED 红绿灯倒
计时显示器，一起迈出“智造”的第一步。

活动器材

红色 LED、绿色 LED、黄色 LED、共阴极 4 位数码管
（F54461AH）、Aruduino UNO、面包板、螺丝钉、杜邦线（公
母头）、1cm×1cm×8cm 的长木条（2 根）、木板、棒冰棍（2
根）、焊锡丝、电池盒（带插孔）、十字螺丝刀、尖嘴钳、
镊子、电动锉刀、斜口钳、电烙铁等。 图 1-2 LED 红绿灯

倒计时显示器
活动步骤

搭建机械部件 安装电路部件 编程控制

分享交流 测试

阶段一：搭建机械部件
1. 用钻床给木条打 4 个孔（也可用螺丝刀和螺丝钉钻孔），4 个孔的位置如图 1-3 所示，
尽量处于木板中间，再用电动锉刀打磨孔，完成横梁的制作。

图 1-3 木条上打孔
2. 用螺丝刀将另一根木条固定在木板中间，连接成红绿灯支架。

图 1-4 木条与木板连接

3
