P. 20

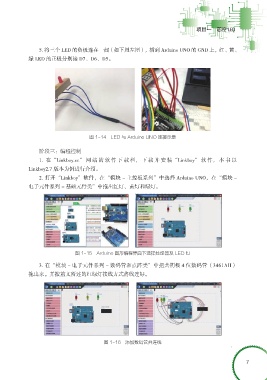

5. 将三个 LED 的负极连在一起（如下图左图），插到 Arduino UNO 的 GND 上，红、黄、
绿 LED 的正极分别接 D7、D6、D5。
图 1-14 LED 与 Arduino UNO 连接示意
阶段三：编程控制
1. 在“Linkboy.cc” 网 站 的 软 件 下 载 栏， 下 载 并 安 装“Linkboy” 软 件， 本 书 以
Linkboy2.7 版本为例进行介绍。
2. 打开“Linkboy”软件，在“模块 - 主控板系列”中选择 Arduino UNO，在“模块 -
电子元件系列 - 基础元件类”中拖出红灯、黄灯和绿灯。
图 1-15 Arduino 图形编程界面下选择处理器及 LED 灯
3. 在“模块 - 电子元件系列 - 数码管和点阵类”中把共阴极 4 位数码管（3461AH）
拖出来。并按前文所述的红绿灯接线方式将线连好。
图 1-16 添加数码管并连线
7
