智慧芯控——Arduino+ 智造
3. 将共阴极 4 位数码管（F54461AH）用双面胶固定到柱子上（注意数字 8 下有点的一
侧朝下），并将三个 LED 穿过小孔安装在横梁上。

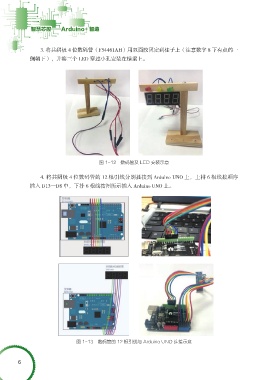

图 1-12 数码管及 LED 安装示意
4. 将共阴极 4 位数码管的 12 根引线分别插接到 Arduino UNO 上，上排 6 根线按顺序
插入 D13—D8 中，下排 6 根线按图所示插入 Arduino UNO 上。
图 1-13 数码管的 12 根引线与 Arduino UNO 连接示意
