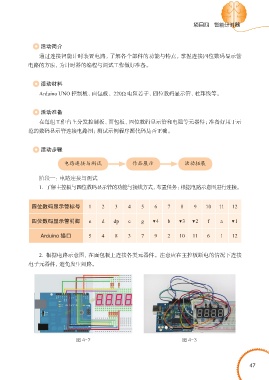

Page 61 - 人工智能——为机器植入智慧

项目四 智能计时器

活动简介

通过连接智能计时装置电路，了解各个部件的功能与特点，掌握连接四位数码显示管
电路的方法，为计时器的编程与调试工作做好准备。

活动材料

Arduino UNO 控制板、面包板、220Ω 电阻若干、四位数码显示管、杜邦线等。

活动准备

在每组工作台上分发控制板、面包板、四位数码显示管和电阻等元器件；准备好用于示
范的数码显示管连接电路图；测试示例程序源代码是否正确。

活动步骤

电路连接与测试 作品展示 活动拓展

阶段一： 电路连接与测试

1. 了解主控板与四位数码显示管的功能与接线方式，布置任务：根据电路示意图进行连接。

四位数码显示管标号 1 2 3 4 5 6 7 8 9 10 11 12

四位数码显示管引脚 e d dp c g 4 b 3 2 f a 1

Arduino 接口 5 4 8 3 7 9 2 10 11 6 1 12

2. 根据电路示意图，在面包板上连接各类元器件。注意应在主控板断电的情况下连接
电子元器件，避免发生短路。

图 4-2 图 4-3

47
