P. 112

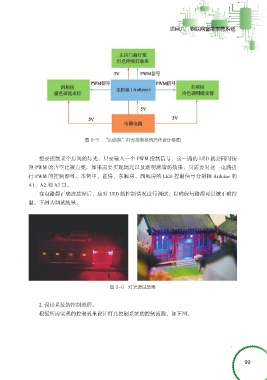

图 9-5 “四合院”灯光控制系统总体设计框图
想要控制某个房间的灯光，只要输入一个 PWM 控制信号，这一路的 LED 就会同时按
照 PWM 的占空比被点亮。如果需要实现调光以及渐明渐暗的效果，只需要对这一电路进
行 PWM 的控制即可。本例中，正房、东厢房、西厢房的 LED 控制信号分别接 Arduino 的
A1、A2 和 A3 口。
在电路都正确连接好后，应对 LED 的控制情况进行调试，以确保每路都可以被正确控
制。下图为调试效果。
图 9-6 灯光调试效果
2. 设计系统的控制流程。
根据所需实现的控制效果设计灯光控制系统的控制流程，如下图。
99
