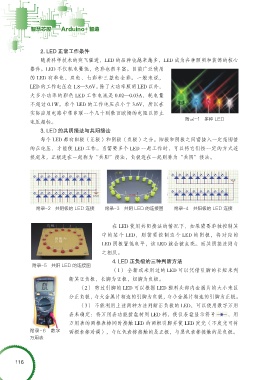

2. LED 正常工作条件
随着科学技术的突飞猛进，LED 的品种也越来越多，LED 成为各种照明和装饰的核心
器件。LED 不仅耗电量低，色彩也很丰富。目前广泛使用

的 LED 有单色、双色、七彩和三基色全彩。一般来说，
LED 的工作电压在 1.8—3.6V。除了大功率照明 LED 以外，
大多小功率的彩色 LED 工作电流是 0.02—0.03A，耗电量
不超过 0.1W。单个 LED 的工作电压应小于 3.6V，所以在
实际应用电路中常串联一个几十到数百欧姆的电阻以防止
附录-1 多种 LED
电压超标。
3. LED 的共阴接法与共阳接法
每个 LED 都有阳极（正极）和阴极（负极）之分。阳极和阴极之间需接入一定范围值
的正电压，才能使 LED 工作。当需要多个 LED 一起工作时，可以将它们按一定的方式连
接起来，正极连在一起称为“共阳”接法，负极连在一起则称为“共阴”接法。

附录-2 共阴极的 LED 连接 附录-3 共阴 LED 的连接图 附录-4 共阳极的 LED 连接

在 LED 使用共阳接法的情况下，如果需要单独控制其

中的某个 LED，则需要控制这个 LED 的阴极，将对应的
LED 阴极置低电平，该 LED 就会被点亮。而共阴接法则与
之相反。
4. LED 正负极的三种判断方法
附录-5 共阳 LED 的连接图
（1） 全新或未用过的 LED 可以凭借引脚的长短来判
断其正负极，长脚为正极，短脚为负极。

（2） 剪过引脚的 LED 可以根据 LED 塑料头部内金属片的大小来区
分正负极，与大金属片相连的引脚为负极，与小金属片相连的引脚为正极。
（3） 不能利用上述两种方法判断正负极的 LED，可以使用数字万用
表来确定：将万用表功能拨盘转到 LED 档，使仪表盘显示符号 ，用
万用表的两根表棒同时接触 LED 的两根引脚并使 LED 发光（不发光可将
附录-6 数字 两根表棒对调），与红色表棒接触的是正极，与黑色表棒接触的是负极。
万用表
