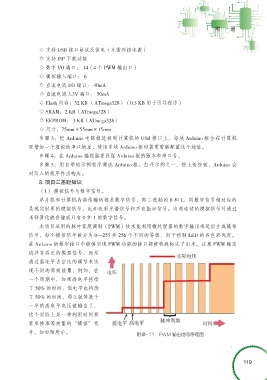

附 录

◇ 支持 USB 接口协议及供电（无需外接电源）
◇ 支持 ISP 下载功能
◇ 数字 I/O 端口： 14（4 个 PWM 输出口）

◇ 模拟输入端口： 6
◇ 直流电流 I/O 端口： 40mA
◇ 直流电流 3.3V 端口： 50mA
◇ Flash 内存：32 KB （ATmega328）（0.5 KB 用于引导程序）
◇ SRAM：2 KB（ATmega328）

◇ EEPROM： 1 KB（ATmega328）
◇ 尺寸：75mm×55mm×15mm
步骤 3：把 Arduino 电路板连接到计算机的 USB 接口上。每块 Arduino 板会在计算机
里增加一个虚拟的串口地址，使用多块 Arduino 板时需要重新配置这个地址。
步骤 4：在 Arduino 编程器里设置 Arduino 板的版本和串口号。
步骤 5：用自带的示例程序测试 Arduino 板。打开示例之一，按上传按钮，Arduino 会
对写入的程序作出响应。
8. 项目三基础知识

（1） 模拟信号与数字信号。
单片机和计算机内部传输的都是数字信号，即二进制的 0 和 1。同数字信号相对应的
是现实世界的模拟信号，比如色彩光谱信号和声音振动信号。这些连续的模拟信号可通过
采样量化被存储成只有 0 和 1 的数字信号。

本项目采用的脉冲宽度调制（PWM）技术能利用微处理器的数字输出来近似生成模拟
信号，每个模拟信号被分为 0—255 共 256 个不同的等级，用于控制 LED 的各色彩亮度。
在 Arduino 的数字接口中能够实现 PWM 功能的接口都被特殊标注了出来。注意 PWM 输出
的并非真正的模拟信号，而是
通过高电平占空比的调节来实
现不同的等效能量，例如，在

一个周期中，如果高电平持续
了 50% 的时间，低电平也持续
了 50% 的时间，那么就等效于
一半的高电平电压被输出了，
这个实际上是一种利用时间积

累来换取等效量的“模拟”信
号，如右图所示。 附录-11 PWM 输出信号原理图
