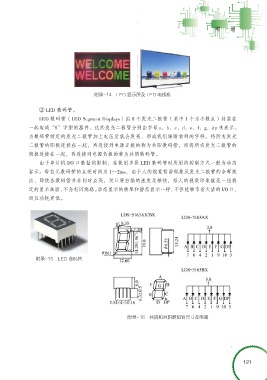

附 录

附录-14 LED 显示屏及 LED 电视机

② LED 数码管。

LED 数码管（LED Segment Displays）由 8 个发光二极管（其中 1 个为小数点）封装在
一起组成“8”字型的器件。这些发光二极管分别由字母 a，b，c，d，e，f，g，dp 来表示。
当数码管特定的发光二极管加上电压后就会发亮，形成我们眼睛看到的字样。将所有发光
二极管的阳极连接在一起，再连接到电源正极的称为共阳数码管，而将所有发光二极管的

阴极连接在一起，再连接到电源负极的称为共阴数码管。
由于单片机 I/O 口数量的限制，在使用多段 LED 数码管时所用的控制方式一般为动态
显示。每位元数码管的点亮时间为 1—2ms，由于人的视觉暂留现象及发光二极管的余晖效
应，即使各数码管并非同时点亮，但只要扫描的速度足够快，给人的视觉印象就是一组稳
定的显示画面，不会有闪烁感。动态显示的效果和静态显示一样，不但能够节省大量的I/O口，
而且功耗更低。

附录-15 LED 数码管

附录-16 共阴和共阳数码管尺寸及电路
