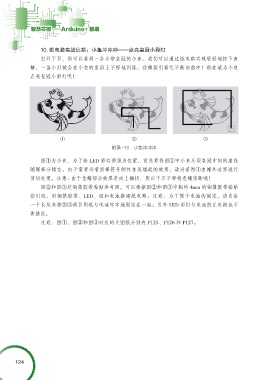

10. 纸电路实战比拼：小鱼冲冲冲——点亮皇冠小彩灯
打开下页，你可以看到一条头带皇冠的小鱼。我们可以通过纸电路实现轻轻地按下鱼
鳍，一盏小灯就会在小鱼的皇冠上不停地闪烁，仿佛指引着它不断向前冲！现在请为小鱼
点亮皇冠小彩灯吧！

① ② ③
附录-18 小鱼冲冲冲

图①为小鱼，为了给 LED 彩灯预留出位置，首先要将图①中小鱼头顶皇冠中间的虚线
圆圈部分镂空。由于需要沿着折横符号制作鱼尾翘起的效果，请沿着图①鱼鳍外边界进行

剪切处理。注意 : 由于鱼鳍部分效果是向上翻折，所以千万不要将鱼鳍剪断哦！
图②和图③是铜箔胶带粘贴参考图。可以根据图②和图③中粗约 4mm 的铜箔胶带粘贴
指引线，用铜箔胶带、LED、纽扣电池搭建纸电路。注意：为了便于电池的固定，请自备
一个长尾夹将②③两页图纸与电池牢牢地固定在一起；另外 LED 彩灯与电池的正负极也不
要接反。
注意：图①、图②和图③对应的大图纸分别在 P125、P126 和 P127。
