智慧芯控——Arduino+ 智造

活动 B：创意设计哭泣与微笑表情

活动目的
1. 了解利用 LED 制作表情的原理。
2. 掌握基本的焊接方法。

活动简介
本活动将通过对 LED 进行串并联排列，设计并实现用 LED 显示哭和笑两种动态表情，
体验创意设计的乐趣。

活动器材
9V 电池、电池座、支架（4 个，M 型）、3mm 螺钉（长 30mm）、宣纸、画具、万能板（单面，
长 80mm，宽 80mm，孔距 2.64mm）、圆头十字螺钉（8 个，直径 3mm，长 6mm）、纸箱（瓦

楞纸盒，长 100mm，宽 100mm，高 40mm）、高亮度透明 LED（绿色 9 个：直径 5mm，额
定电压 3.2V, 额定电流 20mA；红色 12 个：直径 5mm, 额定电压 2.2V, 额定电流 20mA）、
10Q 电阻（3 个）、碳膜电阻（1/4W，5%）、钮子开关（3 挡 3P）、电线（单芯线，红色，

黑色，黄色，白色，线芯直径 0.6mm）、电烙铁、焊锡、锡焊辅助工具、剥线钳、尖嘴钳、
钳子、十字螺丝刀、锥子、刀、剪刀、尺子、胶枪、万用表、热风机等。

活动步骤

焊接电子元器件 安装电路部件 测试 分享交流

阶段一：焊接电子元器件
1. 将万能板固定在锡焊辅助工具上，将 LED 的长脚（+ ) 朝上插在万能板上（9 个绿色
LED 分 3 组，12 个红色 LED 分 4 组）。

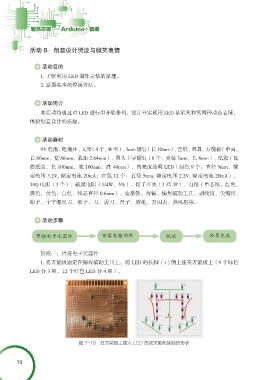

图 1-19 在万能板上插入 LED 形成哭脸和笑脸的形状

10
