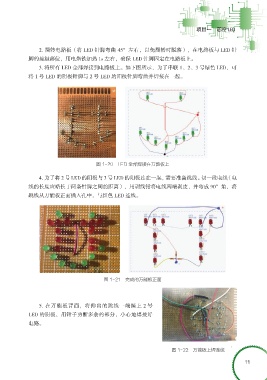

P. 24
2. 翻转电路板（将 LED 针脚弯曲 45°左右，以免翻转时脱落），在电路板与 LED 针
脚的接触部位，用电烙铁加热 1s 左右，确保 LED 针脚固定在电路板上。
3. 将所有 LED 全部焊接到电路板上。如下图所示，为了串联 1、2、3 号绿色 LED，可
将 1 号 LED 的阴极针脚与 2 号 LED 的阳极针脚弯曲并焊接在一起。
图 1-20 LED 全部焊接在万能板上
4. 为了将 2 号 LED 的阴极与 3 号 LED 的阳极连在一起，需要准备跳线。切一段电线（电
线的长度应略长于两条针脚之间的距离），用剥线钳将电线两端剥皮，并弯成 90°角，将
跳线从万能板正面插入孔中，与红色 LED 连线。
图 1-21 完成的万能板正面
5. 在万能板背面，将伸出的跳线一端接上 2 号
LED 的阴极，用钳子剪断多余的部分，小心地焊接好
电路。
图 1-22 万能板上焊连线
11
