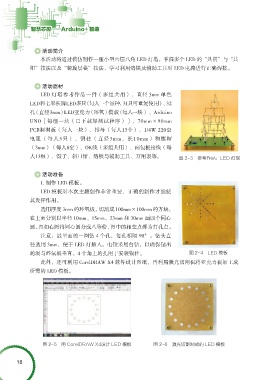

活动简介
本活动将通过模仿制作一座小型六层八角 LED 灯塔，掌握多个 LED 的“共阴”与“共
阳”接法以及“螺旋层叠”技法，学习利用烙铁及辅助工具对 LED 电路进行正确焊接。

活动器材
LED 灯塔参考作品一件（多组共用）、直径 3mm 单色
LED和七彩长脚LED多只（每人一个品种，31只可重复使用）、32

孔（直径3mm）LED亚克力（环氧）模板（每人一块）、Arduino
UNO［每组一块（已下载好测试程序）］、70mm×90mm
PCB洞洞板（每人一块）、排母（每人13个）、1/4W 220Ω
电阻（每人5只）、铜柱（直径3mm，长10mm）和螺帽
（3mm）（每人8套）、OK线（多组共用）、面包板接线（每
人13根）、镊子、斜口钳、烙铁与辅助工具、万用表等。 图 2-3 参考作品：LED 灯塔

活动准备

1. 制作 LED 模板。
LED 模板对本次主题创作非常重要，正确的制作才能使
其发挥作用。
选用厚度 3mm 的环氧板，切割成 100mm×100mm 的方块，
在上面分别以半径 10mm、15mm、23mm 和 30mm 画四个同心

圆。再如右图将同心圆分成八等份，图中的相交点即为打孔点。
注意：最里面的一圈钻 4 个孔，每孔相隔 90°。钻头直
径选用 3mm，便于 LED 灯插入。电钻采用台钻，以确保钻出
的洞与环氧板垂直。4 个角上的孔用于安装铜柱。 图 2-4 LED 模板
此外，还可利用 CorelDRAW X4 软件设计图纸，再利用激光切割机将亚克力板加工成
所需的 LED 模板。

图 2-5 用 CorelDRAW X4设计 LED 模板 图 2-6 激光切割制成的 LED 模板
