P. 32

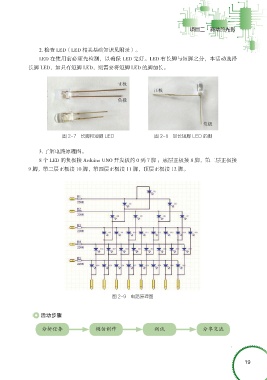

2. 检查 LED（LED 相关基础知识见附录）。
LED 在使用前必须先检测，以确保 LED 完好。LED 有长脚与短脚之分，本活动选择
长脚 LED，如只有短脚 LED，则需要将短脚 LED 的脚加长。
正极
正极
负极
负极
图 2-7 长脚和短脚 LED 图 2-8 加长短脚 LED 的脚
3. 了解电路原理图。
8 个 LED 的负极接 Arduino UNO 开发板的 0 到 7 脚 ；底层正极接 8 脚，第二层正极接
9 脚，第三层正极接 10 脚，第四层正极接 11 脚，顶层正极接 12 脚。
图 2-9 电路原理图
活动步骤
分析任务 模仿制作 测试 分享交流
19
