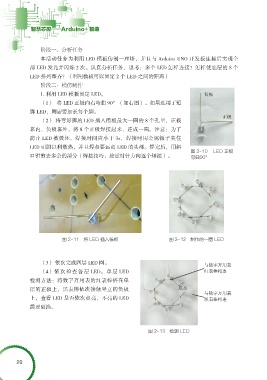

阶段一：分析任务
本活动任务为利用 LED 模板仿制一座塔，并且与 Arduino UNO 开发板连接后实现全
部 LED 发光并闪烁 2 次。认真分析任务，思考：多个 LED 怎样连接？怎样使底层的 8 个
LED 排列整齐？（利用模板可以固定 2 个 LED 之间的距离）
阶段二：模仿制作
1. 利用 LED 模板固定 LED。 负极
（1） 将 LED 正极向右弯曲 90°（如右图）。如果选用了短
脚 LED，则需要加长每个脚。
正极
（2） 将弯好脚的 LED 插入模板最大一圈的 8 个孔里，正极
靠内，负极靠外，将 8 个正极焊接起来，连成一圈。注意：为了
防止 LED 被烫坏，焊接时间应小于 3s，焊接时用金属镊子夹住
LED 引脚以利散热，并且焊点要远离 LED 的头部。焊完后，用斜
图 2-10 LED 正极
口钳剪去多余的部分（焊接技巧：按逆时针方向逐个焊接）。 弯曲90°
图 2-11 将 LED 插入模板 图 2-12 制作的一圈 LED
（3） 依次完成四层 LED 圈。 与数字万用表
（4）依次检查各层 LED。单层 LED 红表棒相连
检测方法：将数字万用表的红表棒搭在单
层的正极上，黑表棒依次接触竖立的负极 点亮
与数字万用表
上，查看 LED 是否依次点亮，不亮的 LED 黑表棒相连
需要更换。
图 2-13 检测 LED
