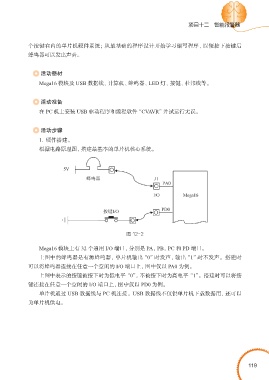

Page 133 - 人工智能——为机器植入智慧

项目十二 智能报警器

个按键在内的单片机硬件系统；从最基础的程序设计开始学习编写程序，以便按下按键后
蜂鸣器可以发出声音。

活动器材
Mega16 模块及 USB 数据线、计算机、蜂鸣器、LED 灯、按键、杜邦线等。

活动准备
在 PC 机上安装 USB 驱动程序和编程软件“CVAVR”并试运行无误。

活动步骤
1. 硬件搭建。
根据电路原理图，搭建最基本的单片机核心系统。

图 12-2

Mega16 模块上有 32 个通用 I/O 端口，分别是 PA，PB，PC 和 PD 端口。
上图中的蜂鸣器是有源蜂鸣器，单片机输出“0”时发声，输出“1”时不发声。搭建时

可以将蜂鸣器连接在任意一个空闲的 I/O 端口上，图中仅以 PA0 为例。
上图中表示的按键被按下时为低电平 “0”，不被按下时为高电平 “1”。搭建时可以将按
键连接在任意一个空闲的 I/O 端口上，图中仅以 PD0 为例。
单片机通过 USB 数据线与 PC 机连接。USB 数据线不仅供单片机下载数据用，还可以
为单片机供电。

119
