Page 137 - 人工智能——为机器植入智慧
P. 137
项目十二 智能报警器
活动器材
热释电红外传感器、数码照相机模块、杜邦线与常用工具等。
活动准备
了解热释电红外传感器的工作原理，单片机控制数码照相机模块的方法。
活动步骤

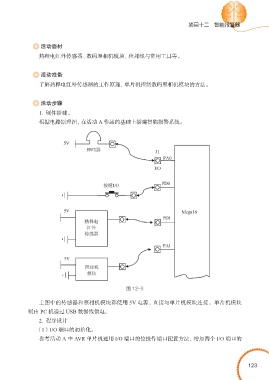

1. 硬件搭建。
根据电路原理图，在活动 A 作品的基础上搭建智能报警系统。
图 12-8
上图中的传感器和照相机模块都使用 5V 电源，直接与单片机模块连接。单片机模块
则由 PC 机通过 USB 数据线供电。
2. 程序设计
（1） I/O 端口的初始化。
参考活动 A 中 AVR 单片机通用 I/O 端口的位操作端口配置方法，增加两个 I/O 端口的
123
