项目三 GO UP侠

阶段四：制作与测试
手工打造或者采用新型的加工方式制作爬杆机器人的零件，完成制作并组装后进行测试。

案例：

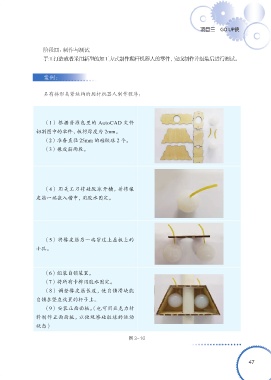

具有梯形夹紧结构的爬杆机器人制作程序：

（1） 根据资源包里的 AutoCAD 文件

切割图中的零件，板材厚度为 2mm。
（2） 准备直径 25mm 的硅胶球 2 个。
（3） 橡皮筋两段。

（4） 用美工刀将硅胶球开槽，并将橡
皮筋一端嵌入槽中，用胶水固定。

（5） 将橡皮筋另一端穿过上盖板上的
小孔。

（6） 组装自锁装置。
（7） 将所有卡榫用胶水固定。
（8） 调整橡皮筋长度，使自锁滑块能 \
自锁在竖直放置的杆子上。
（9） 安装正面面板。（也可用亚克力材

料制作正面面板，以便观察硅胶球的运动
状态）

图 3-16
