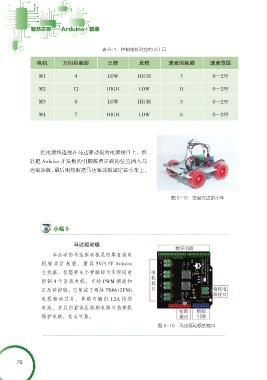

智慧芯控——Arduino+ 智造




                                          表 6-1  控制电机对应的 I/O 口

                电机        方向控制脚             正转          反转          速度控制脚           速度范围

                M1             4            LOW         HIGH             3           0—255


                M2            12           HIGH         LOW             11           0—255

                M3             8            LOW         HIGH             5           0—255

                M4             7           HIGH         LOW              6           0—255







                 把电源线连接在马达驱动板的电源接口上,然
             后把 Arduino 开发板的引脚按照正确的位置插入马

             达驱动板,最后用热胶把马达驱动板固定在小车上。




                                                                     图 6-15  安装完成的小车






                      小贴士


                              马达驱动板
                      本活动的马达驱动板是四路直流电

                 机驱动扩展板,兼容 5V/3.3V Arduino
                 主控器,仅需要 8 个管脚即可实现同时
                 控制 4 个直流电机,支持 PWM 调速和

                 正反转控制。它集成了两块 TB6612FNG
                 电机驱动芯片,单路可输出 1.2A 持续

                 电流,并且内置低压检测电路与热停机
                 保护电路,安全可靠。
                                                                图 6-16  马达驱动板的接口







        70
